KÖF (középfeszültségű) oldal

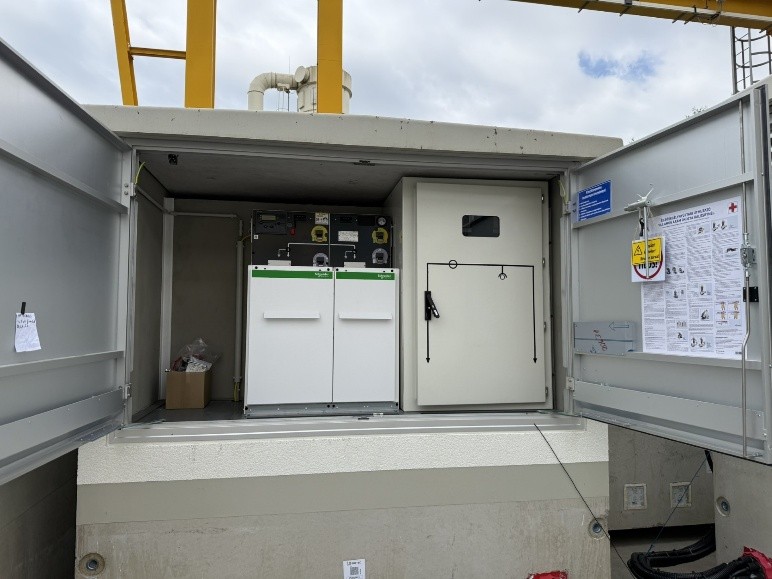

A képen egy 2 mezős KÖF kapcsolóberendezés látható, valamint egy saját gyártmányú (Enertech Hungária) KÖF mérőmező, amely mérőváltókat tartalmaz a fogyasztásmérés céljából. Az ajtón elhelyezésre kerültek a kötelező balesetvédelmi és feszültségmentesítési utasítások, továbbá itt található a KÖF kapcsolóberendezés működtető karja is. A saját gyártású KÖF tartószerkezet mellett megfigyelhetők a tömített rendszerfedelek (kábelbevezetők) is.





Mérőmező belseje

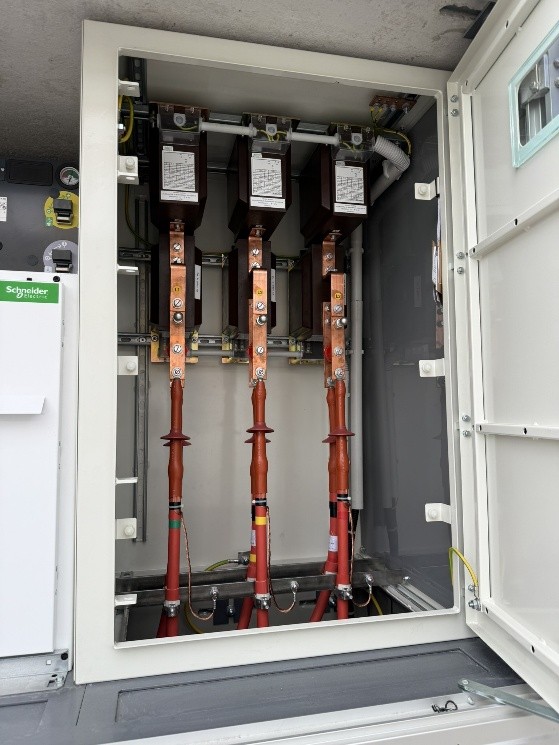

A képen a mérőmező belső kialakítása látható, benne a mérőváltókkal és a KÖF kábelekkel.





KIF (kisfeszültségű) oldal

Itt a KIF elosztóberendezés látható. A rendszer tartalmaz egy, a transzformátor névleges teljesítménye szerint méretezett réz gyűjtősín rendszert, betáplálási megszakítót, biztosítóbetétes szakaszolókapcsoló leágazásokat, valamint tartalék helyeket takarással az érintésvédelem biztosítása érdekében. Emellett megtalálható a KIF túlfeszültség-levezető, figyelmeztető matricák, valamint egy segédüzemi doboz is.





Transzformátor tér

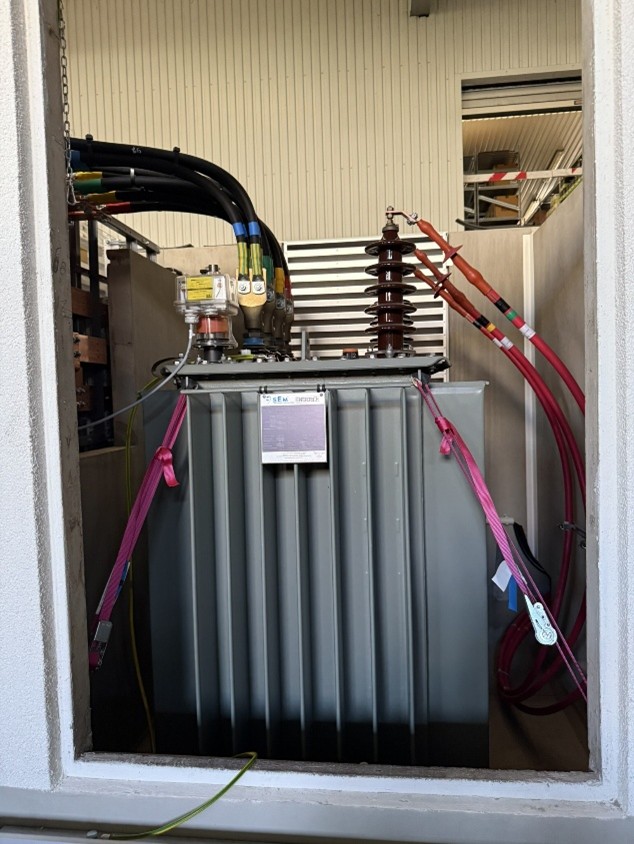

A képen a BHTR transzformátor tere látható, benne a transzformátorral, a KIF kábelkészlettel és a KÖF kábelkészlettel. A szállítás biztonságos kivitelezése érdekében a transzformátor minden sarkán rögzítő spaniferek kerültek alkalmazásra.
